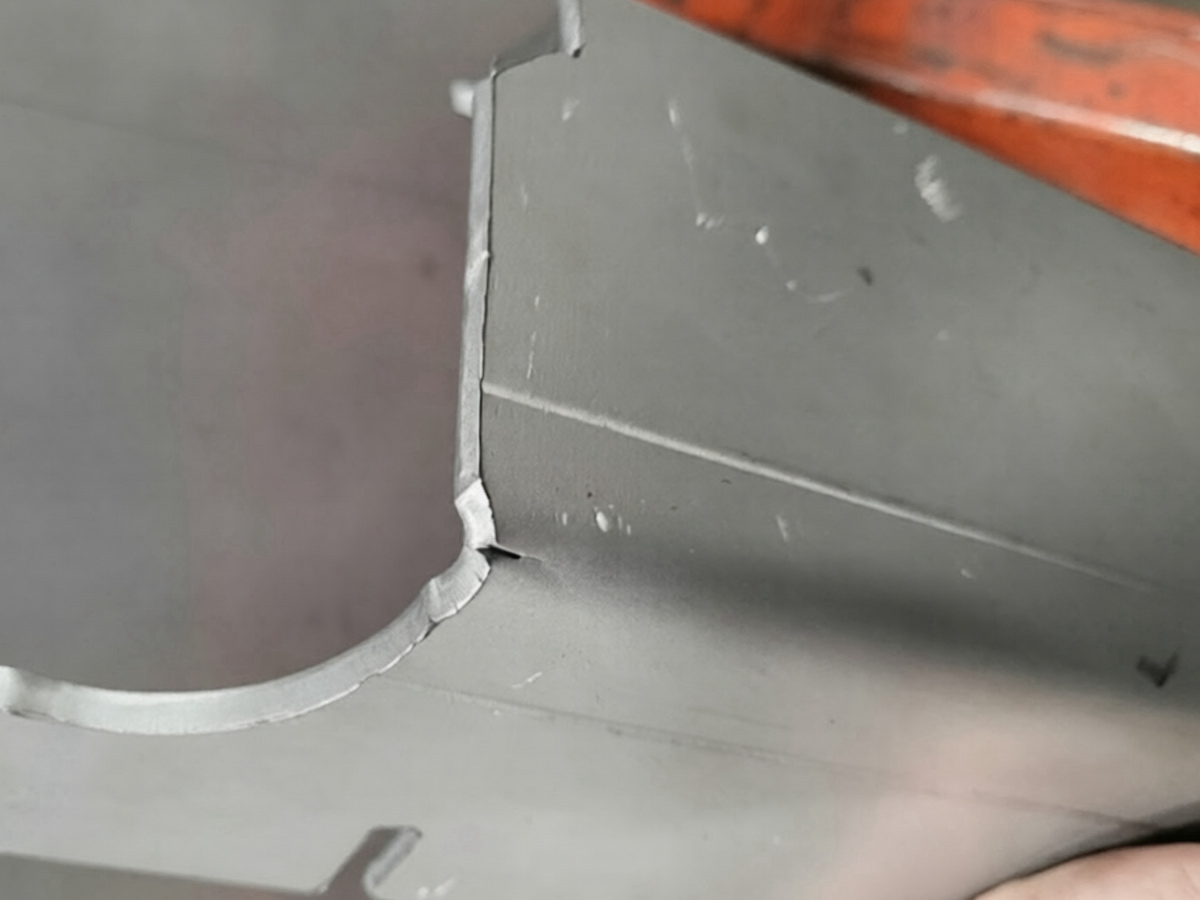

为什么铝板在折弯时会开裂？

铝板折弯是铝卷板、彩涂铝卷板、防滑铝板、压花铝板、铝瓦生产过程中最常见的工序之一。但在折弯过程中出现开裂、爆边、拉裂也是行业常见问题。了解铝板折弯开裂的原因，有助于选择正确的材料与工艺，提高产品良率与成品质量。

一、铝合金牌号的影响

不同的铝合金可折弯性能差别极大。

1. 高强度铝合金易开裂

如：2024、6061-T6、7075-T6
这些合金强度高、延伸率低，折弯时容易拉裂。

2. 低强度或中强度合金更易折弯

如：1100、3003、5052
延伸率高，基本不易开裂。

二、铝板的状态（退火/硬态）

同一牌号，不同状态决定了是否能顺利折弯。

• 硬态（H18、T6）：强度高但脆 → 最易开裂
• 软态（O态、H14）：延展性好 → 易折弯

例如：
6061-T6 折小 R 一般会裂，
6061-O 却能轻松折弯。

三、厚度与折弯半径

1. 材料越厚越难折

厚料变形阻力大，外侧受拉应力更高，易爆边。

2. 折弯 R 过小必然增加开裂几率

每种铝材都有 最小折弯半径，过小都会导致裂纹产生。

常见参考：

• 5052-H32：可折 R = 1× 板厚
• 6061-T6：需 3–8× 板厚

四、纹理方向（轧制方向）影响

铝板生产时会形成“轧制纹理”。
沿纹理方向折弯更易开裂，
垂直于纹理折弯韧性更好。

五、加工工艺原因

1. 模具 R 过小

冲模或折弯刀口太尖锐，会直接挤裂铝板。

2. 无润滑或润滑不足

摩擦大，上表面受力不均，会出现细微裂纹扩大。

3. 折弯速度过快

高速折弯会产生瞬间拉伸，导致爆边。

六、表面缺陷

划伤、腐蚀点、辊印等缺陷在折弯中会迅速扩展成裂纹。
使用表面质量好的铝卷（尤其是彩涂、压花、防滑）能降低开裂风险。

七、如何避免铝板折弯开裂？

✔ 选择适合折弯的牌号（1100、3003、5052）
✔ 尽量选用 O 态或半硬态材料
✔ 增大折弯 R 值
✔ 垂直于轧制方向折弯
✔ 6061、7075 可先退火再折弯
✔ 选择正确模具 & 加润滑油
✔ 避免板材出现划伤、暗裂、腐蚀点

总结

铝板折弯开裂主要由：合金牌号、材料状态、厚度与折弯半径、轧制纹理、加工工艺和表面质量等因素决定。合理选择材料和工艺，可大幅降低爆边风险，确保彩涂铝卷、防滑铝板、压花铝板、铝瓦等产品在加工过程中更加稳定可靠。
